产品中心

201不锈钢板是一种广泛应用于工业和民用领域的不锈钢材料，属于奥氏体不锈钢的200系列。相较于传统的300系列不锈钢（如304），201不锈钢因其成本较低且具备一定的耐腐蚀性，成为许多中低端应用场景的理想选择。本文将从化学成分、性能特点、生产工艺、应用领域、市场现状及维护保养等多个角度对201不锈钢板进行详细解析。

一、化学成分与材料特性

201不锈钢板的化学成分是其性能的基础，其典型成分如下：

铬（Cr）：16-18%

铬是不锈钢耐腐蚀性的核心元素，通过形成氧化铬钝化膜阻止基体腐蚀。201的铬含量略低于304不锈钢（18-20%），导致其耐腐蚀性稍弱。

镍（Ni）：0.8-1.5%

镍是奥氏体稳定元素，但201不锈钢通过添加锰（Mn）和氮（N）替代部分镍以降低成本。其镍含量远低于304不锈钢（8-10.5%），因此耐酸性和高温性能较差。

锰（Mn）：5.5-7.5%

锰的加入提高了材料的强度和加工硬化率，同时替代镍稳定奥氏体结构。

氮（N）：0.1-0.25%

氮元素增强强度和耐点蚀能力，但过量会导致脆性增加。

碳（C）：≤0.15%

低碳含量减少晶间腐蚀倾向，但焊接时仍需注意热影响区的性能变化。

其他元素：硅（Si）、磷（P）、硫（S）等含量较低，主要用于调整加工性能。

二、物理与机械性能

201不锈钢板的性能特点直接影响其适用场景：

1、密度：7.93 g/cm3，略低于304不锈钢（8.03 g/cm3）。

2、抗拉强度：≥520 MPa，冷加工后可达800-1000 MPa，适合需要高强度的场合。

3、延伸率：≥40%，表明其具备良好的塑性变形能力。

4、硬度：HB≤230（退火状态），冷轧后硬度显著提升。

5、耐温性：连续使用温度建议不超过300℃，高温下易发生氧化和强度下降。

6、磁响应：奥氏体结构使其在退火状态下无磁性，但冷加工后可能产生微弱磁性。

三、核心特性与优劣势分析

1. 耐腐蚀性

常规环境：在干燥大气和弱腐蚀介质（如自来水）中表现良好，但长期暴露于潮湿环境或含氯离子（如沿海地区）时，易出现点蚀和锈斑。

对比304：201的耐腐蚀性约为304的60-70%，不适合化工设备或食品加工等高要求场景。

2. 加工性能

成型性：延展性优异，适合冲压、拉伸、折弯等加工，但冷作硬化速率快，需多次退火以恢复塑性。

焊接性：可采用TIG、MIG等常规方法焊接，但焊缝区域易析出碳化物，建议使用低碳焊材（如ER308L）并控制热输入。

3. 经济性

成本优势：镍含量低使其价格比304不锈钢低约20-30%，适合成本敏感型项目。

生命周期成本：在腐蚀性环境中可能需要更频繁的维护或更换，长期使用成本需综合评估。

4. 环保性

可100%回收利用，符合绿色制造趋势，但生产过程中需控制锰蒸气排放。

四、生产工艺流程

201不锈钢板的生产涉及多个关键步骤：

1、炼钢：

采用电弧炉或AOD炉冶炼，精确控制锰、氮等元素的比例。

通过连铸工艺获得板坯，厚度通常为150-250mm。

2、热轧：

板坯加热至1200-1250℃后进行多道次轧制，形成3-20mm厚的热轧卷。

热轧后需酸洗去除氧化皮。

3、冷轧：

通过可逆式轧机将热轧卷减薄至0.3-3mm，冷轧后材料表面光洁度可达BA或2B级别。

4、退火与平整：

在保护气氛（如氢氮混合气）下进行连续退火（温度1050-1150℃），消除加工应力。

通过张力平整机改善板形和表面质量。

5、表面处理：

可选抛光（No.4、HL等）、镀钛、彩涂等工艺以满足不同装饰需求。

五、应用领域

201不锈钢板凭借性价比优势，广泛应用于以下领域：

1、建筑装饰：

电梯轿厢、幕墙、门框等室内装饰件，表面可做镜面或拉丝处理。

2、家电制造：

洗衣机面板、微波炉外壳、冰箱内胆等，替代部分镀锌钢板。

3、厨具与餐具：

中低端锅具、刀叉、水槽等，需注意避免长期接触酸性食物。

4、交通运输：

汽车排气管装饰罩、地铁车厢内装板材。

5、工业设备：

储罐、通风管道、干燥设备等非强腐蚀性环境中的结构件。

六、市场现状与发展趋势

1、价格波动：

受镍价和铁矿行情影响，201/2B冷轧板价格通常在8000-12000元/吨区间波动。

2、区域市场：

中国是全球主要生产国，佛山、无锡等地形成产业集群，出口市场集中于东南亚、中东等新兴经济体。

3、技术升级：

部分企业通过添加铜（Cu）或优化氮含量开发高耐蚀性201变种（如J4、BN1D等），逐步缩小与304的性能差距。

4、替代竞争：

在部分领域面临铝镁合金、镀铝锌钢板的替代压力，但综合性能仍具优势。

七、使用与维护建议

1、选型原则：

在沿海或化工环境建议选用304或含钼不锈钢；室内干燥环境可优先考虑201。

2、加工注意事项：

剪切或冲压时使用专用刀具，减少毛刺；折弯半径不小于板厚的1.5倍。

3、清洁保养：

定期用中性清洁剂擦拭，避免使用含氯漂白剂；出现锈斑可用专用不锈钢清洁剂处理。

4、焊接工艺：

采用小电流、快速焊以减少热影响区，焊后建议酸洗钝化处理。

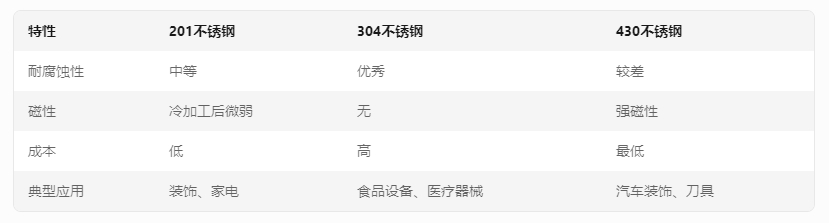

八、与其他不锈钢的对比

九、总结

201不锈钢板凭借其经济性与综合性能，在众多领域占据重要地位。尽管在耐腐蚀性和高温性能上存在局限，但通过合理的选型、加工和维护，仍可满足大部分中低端场景的需求。随着冶金技术的进步，未来201系列不锈钢有望通过成分优化进一步提升性能，扩大其应用范围。对于用户而言，理解材料特性并匹配实际需求，是实现高性价比应用的关键。
